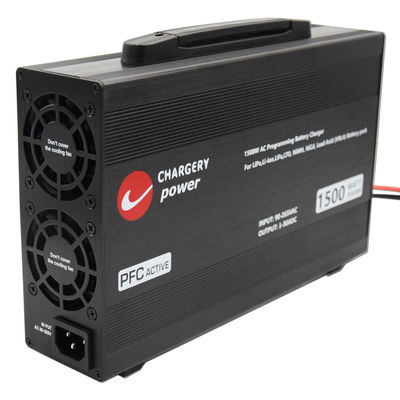

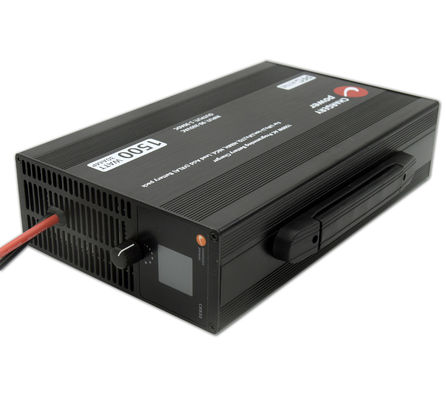

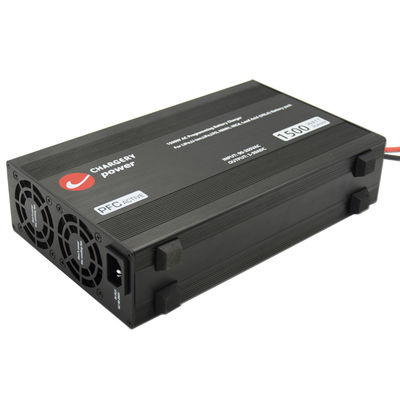

48V 1500W 調整可能な電圧電流バッテリー充電器アダプター SMPS 4S 8S 12S 16S 30A、以下のような乗算化学バッテリーに適しています。
| 電池のタイプ | 細胞数 | 出力電圧/V | 端子充電 セルごとの電圧 | 充電電流 | 端子充電電流/A | 充電モード | ||
| 分。 | タイプ | 最大。 | ||||||
| リポ | 4S-16S | 7-68 | 2.75 | 4.2 | 4.25 | 1.0-30A | 5～60% | プリチャージ、CC/CV、メンテナンス |
| リチウムイオン | 4S-16S | 7-68 | 2.5 | 4.1 | 4.15 | |||
| 人生 | 4S-18S | 7-68 | 2 | 3.65 | 3.7 | |||
| リト | 5S-24S | 7-68 | 1.5 | 2.7 | 2.7 | |||
| 鉛 | 6S-27S | 7-68 | 1.75 | 2.4 | 2.5 | |||
| - デルタ電圧 /mV | ||||||||
| 分。 | タイプ | 最大。 | ||||||
| ニッケル水素/ニッケルカドミウム | 自動 | 7-68V | 100 | 300 | 1000 | CC | ||
C6830B バッテリ充電器は、電気自動車バッテリ システム用に特別に設計された、信頼性の高い高品質の充電ソリューションです。 AC90V～265V入力で30A、1500Wで最大16Sリチウム電池を充電でき、わずか68mmのコンパクトサイズです。革新的な技術が統合されており、内部温度を 100℃ 以下に維持しながら最大 92% の効率を達成します。さらに、充電電圧と電流の校正により充電プロセスの精度が保証され、バッテリーの安全性が保証されます。
C6830B は電源ユニットであるだけでなく、3 つのモードで動作できる充電器でもあります。まず、通常充電モードでバッテリーを充電できます。これには、バッテリーの種類を選択し、セル数を設定する必要があります。充電電流、終了電流、終端電圧セルごと、およびその他のパラメータは毎回実行されます。
第二に、充電器には次のような特徴があります。オートモード事前に設定されたパラメータに基づいてバッテリーを自動的に充電します。このモードは、同じバッテリーを繰り返し充電する場合に特に便利で、市場で入手可能な多くの従来の充電器のモードと似ています。
第三に、充電器は電源 (PSU、SMPS) ユニットとして機能できます。ただし、そのためには出力電圧と最大出力電流を設定する必要があります。
電源モードでバッテリーを充電しようとすることは安全ではないため、充電を停止しないでください。自動的に。
特徴
2つのモデルが利用可能です
| 機能の説明 | モデル | |
| C6830A | C6830B | |
| 1.リモコン外部デバイスによる充電電流。 | √ | |
| 2. 自動的に充電を開始します（オートチャージモード) AC 電源とバッテリーを充電器に接続した後 | √ | |
| 3.充電を再開するバッテリー電圧が5～10%低下したとき | √ | |
| 4.通常充電モード、セットアップバッテリータイプ、セル数、およびすべての充電パラメータ | √ | √ |
| 5.電源モード、10-60V調整可能、5-30A調整可能 | √ | √ |
| 6.BMSと通信し、Chargery BMS によって充電電流が制御され、セル電圧の過充電を防ぎます | √ | √ |
仕様
| 入力パラメータ | 価値 |
| 定格電圧 | AC110/220V |
| 許容電圧 | AC90～265V |
| 定格周波数 | 50/60Hz |
| 許可される周波数 | 47～63Hz |
| 最大RMS電流 | 18A @ 90V、7.5A @ 220V |
| 効率 | 65% 負荷および 220Vac 入力で 94% |
| アクティブPFC | 90VACおよび100%の負荷でPF>0.99; AC220Vおよび負荷100%でPF>0.97 |
| 出力パラメータ | 価値 |
| SMPSとしての電圧範囲 | 10～60Vプログラム可能 |
| 電圧精度 | ±1% |
| SMPSとしての電流範囲 | 5 ～ 30A プログラム済み |
| 電流精度 | ±1% |
| 充電電圧 | 7-68V調整可能 |
| 充電電流 | 1-30A調整可能 |
| 力 | 最大1500W |
| リップル電圧 | 150mV |
応用
手術
保護
| 保護タイプ | 保護閾値/最大値、動作 |
| 過電圧保護 | 2V 設定を超えると充電を停止します |
| 不足電圧保護 | プリチャージ後、2V 設定未満では充電しないでください。 |
| 過電流保護 | 2A 設定を超えると充電を停止します |
| 過充電電力保護 | 1500Wを超えると充電を停止します |
| 過熱保護 | 設定を超えているため、充電を停止してください |
| 短絡保護 | 出力で 1 秒間の短絡 |
| 耐スパーク - 端子を損傷から保護します | バッテリーを充電器に接続しても火花は発生しません |
| バッテリーが逆に接続されている | バッテリーを逆接続した場合。電圧を表示しない、充電しない、 |
この充電器はバッテリー管理システムである BMS16T または BMS16P に適合し、8S ～ 16S バッテリーパックの各セル電圧、バッテリー電圧、充放電電流、バッテリー温度、各セルのインピーダンスを監視できます。
パッケージ
| モデル | バッテリーの種類/セル数 | 充電電流 | 最大充電電力 | BMSに適合 |
| C6050 | 5S-14S LiFe 他 | 1-55A | 3000W | BMS8T、16T |
| C3060 | 1S-8S LiFe 他 | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe 他 | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe 他 | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe 他 | AC入力で1～40A | 1500W | バランス電流 1.2A または 2A |
| DC入力で0.1～20A | 1500W | 0.1～40A 100Wで放電 |
よくある質問
Q1.充電器のサンプルを注文できますか?
A: はい、品質をテストしてチェックするためのサンプル注文を歓迎します。混合サンプルも許容されます。
Q2.リードタイムについてはどうですか？
A: サンプル準備には 3 ～ 5 日、大量生産には 5 ～ 10 営業日かかります。
Q3. OEM注文のMOQ制限はありますか?
A：低MOQ、サンプルチェック用に1個が利用可能です。
Q4.商品はどのように発送され、到着までどのくらい時間がかかりますか?
A: DHL、UPS、FedEx、または TNT で発送します。到着までに3〜5日かかります。航空便と船便もオプションです。
Q5.充電器の注文はどのように進めればよいですか?
A: まずはあなたの要件や用途をお知らせください。
第二に、お客様の要件または私たちの提案に従ってお見積りします。
第三に、サンプルを確認し、正式な注文のための入金を行います。
4番目に生産手配を行います。
Q6.充電器製品にロゴを印刷しても大丈夫ですか?
A: はい。生産前に正式にご連絡ください。
Q7: 製品の保証はありますか?
A: はい、当社の製品には 2 年間の保証が付いています。
Q8.不良品の対処方法は？
A: まず、当社の製品は厳格な品質管理システムで生産されており、不良率は 0.2% 未満になります。
第二に、保証期間中、少量の新規注文で新しいライトをお送りします。欠陥のあるバッチ製品については、修理して再送するか、実際の状況に応じて再コールを含む解決策について話し合うことができます。
Q9. LCD 上の電圧と電流の読み取り値が正確ではないのはなぜですか?
A: 電圧と電流は出荷前に校正されています。そうでないと充電器が動作しません。出力線の接続を確認してください。SMPS とデバイス間の距離に問題がある場合は、DC ケーブル (出力ケーブル) を長くするのではなく、AC ケーブルを長くしてください。 。 1 メートル (10AWG) の出力ケーブル長が推奨されますが、1 メートルを超えると、特に 30A 1500W の場合、電圧と電流の精度に影響します。
Q10.バッテリーを充電しないのはなぜですか?
A: LCD のバッテリー電圧が設定中である場合、バッテリーが過放電している場合、セル数の設定が間違っている場合、またはバッテリーの接続が緩んでいる場合、充電器は充電されません。バッテリーの接続を確認してください。まず、LCD の電圧読み取り値が実際のバッテリー電圧に近いことを確認します。そうでない場合は充電器は充電されません。はいの場合は、充電パラメータを設定してから充電を開始してください。
Q11.充電器は他のブランドの BMS と通信できますか?
A: はい、充電器に制御ポートがあります。詳細については、お問い合わせください。
Q12.充電中にセルの過充電を防ぐにはどうすればよいですか?
A1: BMS に適合します。BMS は、DCC、リレー、SSR の切断など、充電回路を切断することで充電を遮断します。バッテリー切替器。
A2: Chargery BMS に適合し、BMS は充電電流をゼロになるまで制御します。繰り返し充電を切らずに、DCC、リレー、SSR、スイッチャーを保存してください。
Q13.充電器は BMS なしで単独で動作できますか?
A: はい、ただしバッテリーが過充電されている可能性があります。
Q14.充電器は各セルの電圧を監視できますか?
A: いいえ、充電器はバッテリーの合計電圧と充電電流を監視しますが、各セルの電圧を監視することはできないため、BMS またはその他の保護ボードがないと、充電中のバッテリーは安全ではありません。
Q15.充電器を外部デバイスから制御できますか?
A: はい、外部デバイスは充電を遮断しても充電電流を制御できます。 Aバージョンのみです。
Q16.充電器はプラグ アンド プレイ機能に対応していますか?
A:はい、充電中に「自動充電」をオンに設定し、1分以上充電すると、充電器は設定を記憶します。次回バッテリーを充電器に接続すると、以前の設定を使用して自動的に充電されます。このモードは自動充電モードと呼ばれ、通常の充電器と同様に機能します。
会社の優位性
高出力、高効率の充電器と電源にはZVS/ZCSを採用し、同期整流94%を達成するには高効率。 MCU は出力電圧と電流を制御し、充電パラメータプログラムされること。
BMS は高精度で、12 ビットまたは 16 ビット ADC を使用してセル電圧、充放電電流、バッテリー温度を測定します。
Chargery BMS と Charger は相互に通信するため、Open DCC やリレーを介して充電を切断する必要がなくなります。この機能により、充電時間そしてバッテリー寿命を延ばしますセルが最高電圧に達したときに充電を停止するために DCC やリレーを取り付ける必要はありません。
CHARGERY は、UAV (ラジコン、大型ドローン) および EV (電動自転車、電動バイク、電動スクーター) 市場においてほぼ唯一無二の企業です。高出力AC充電器とBMSユニットを同時開発しました。
2006年以来、当社は高出力充電器（最大60A 3000W）の開発に注力してきました。バランス充電器(AC 入力、DC 入力、および AC/DC デュアル入力)、最大 24S LiPo/LiFe/LiTO バッテリー用の 800A BMS ユニット。
充電器は、LiPo、LiFe、Li-ion、LiTo、NiMh、NiCD、Pb (鉛酸、VRLA バッテリー) など、あらゆるタイプの化学バッテリーを充電できます。細胞数、充電電流、終端電圧、 そして終了電流すべてプログラム可能で、充電器にはアンチスパーク機能と逆極性保護高電圧バッテリーが充電器またはインバーター/ローダーに接続されている場合。
充電 BMS ユニットは最大 800A の充電を処理でき、放電電流、特別に設計されたDCコンタクタサージ抑制回路を内蔵した（DCC）。
