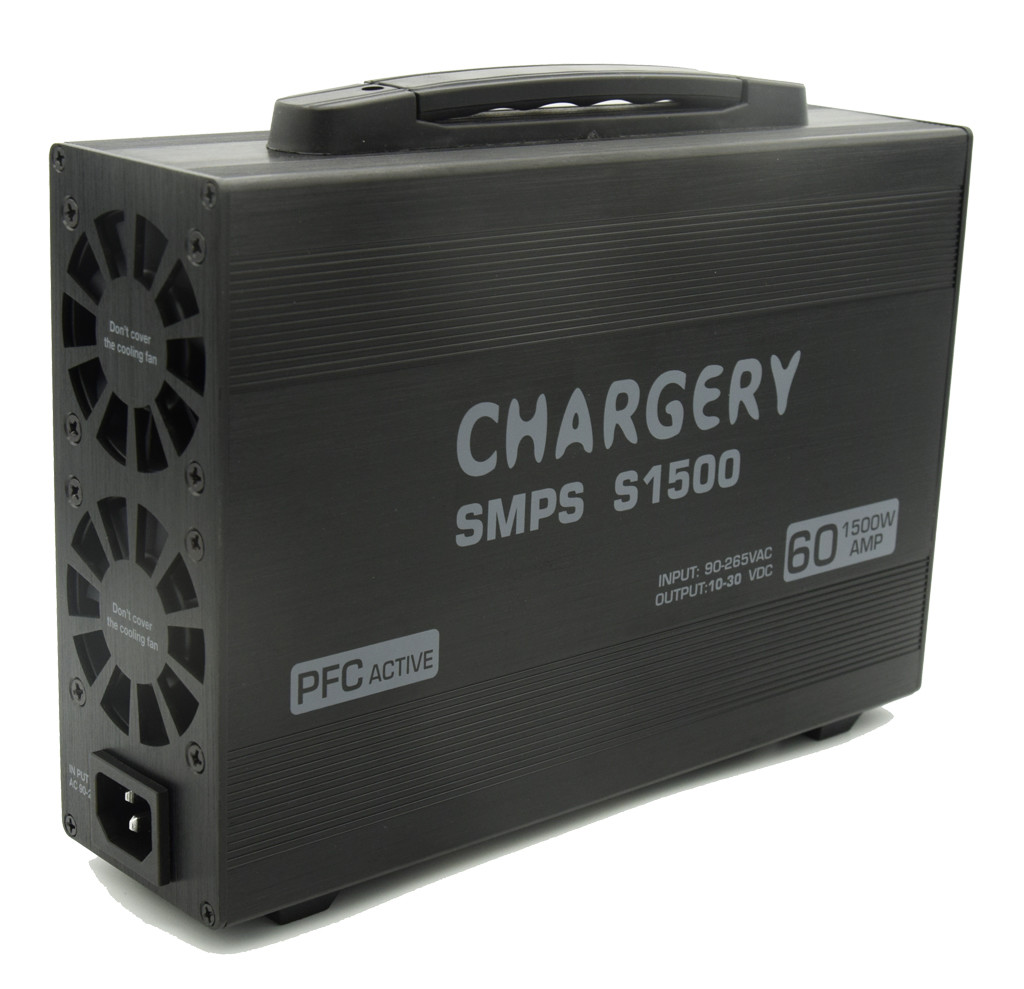

24V 1500W 調節電圧 電源 コンパクト 68mm 低騒音 SMPS 60A 30V
S1500は,PFCプログラムされたSMPSで,10V-30Vで60A,AC90V~265Vで1500Wの出力を提供することができる.すべてコンパクトサイズ内.SMPS において革新的な技術が採用されています80°C以下の温度を維持しながら 94%の効率を上げることができる. 設計はコンパクトでわずか68mm低騒音で動作し,温度によって制御される冷却ファンのおかげで発送前には,各SMPSの出力電圧と電流を校正し,正確性を確認する必要があります.
特徴
- マイクロプロセッサによる知的な制御出力電圧と電流,配送前100%の校正
- 圧力と電流の精度 ±1%
- 活性PFC: AC入力電流が小さく干渉が少なく,欧州委員会の規則278/2009とEnergy Star バージョン2に準拠する.0
- AC 90-265V 全世界の動作:代替スイッチを必要とせず,全世界の安全な動作.
- 低電力消費 (1W未満) 待機モード
- 変換効率の94%まで 68mmのサイズで
- プログラム可能な出力電圧10Vから30V
- プログラム可能な出力電流 1Aから60A
- 超電流,超電圧,超負荷,超温度,短回路保護
- ショート・サーキット・プロテクション より安全で信頼性がある
- 低騒音 2 インテリジェント冷却ファンをオンにして,温度に応じて速度を自動的に調整

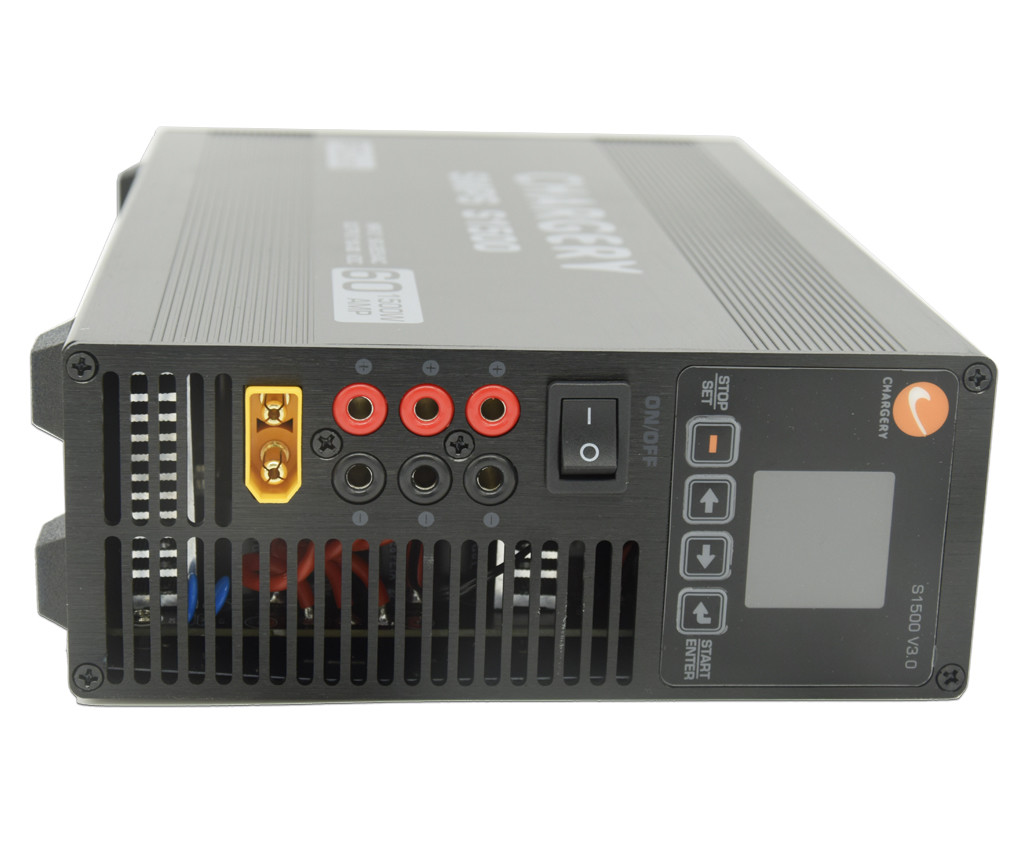

- 4つの出力により多くのチャージャーを同時に行うことができます 3ペア 4.0mm ゴールドコネクタをそれぞれ20Aまで
- 出力: 1 つの4.5mm ゴールドコネクタ (XT-90) 最大 60A
- ZVS/ZCSと同期直線は最高効率を保証する.
仕様
| 入力パラメータ |
価値 |
| 定位電圧 |
AC110 / 220V |
| 許容される電圧 |
AC90 ~ 265V |
| 定数頻度 |
50/60Hz |
| 許容される頻度 |
47~63Hz |
| 最大RMS電流 |
18A @90V,7.5A @220V |
| 効率性 |
負荷の65%で94%,220Vac入力 |
| 活性PFC |
負荷の100%で90VACでPF>0.99;負荷の100%で220VACでPF>0.97 |
| 出力パラメータ |
価値 |
| 電圧範囲 |
10 ~ 30V プログラム |
| 圧力の精度 |
±1% |
| 現在 の 正確 性 |
±1% |
| 波動電圧 |
150mV |
| 現在の範囲 |
1 ~ 60A プログラム |
| パワー |
最大1500W |
適用する
- 家庭での申請
- 10-30V DC 充電器,RC モデル用のバランス充電器
- RCヘリコプターのバッテリー充電器
利点
2つのコア技術
高性能,高効率の充電器と電源を採用するZVS/ZCSと同期直線は高効率の94%を実現し,出力電圧と電流制御はMCUによってすべての充電パラメータをプログラムすることができます.
高精度BMSは12ビットまたは16ビットADCを採用し,電池の電圧,充電・放電電電流,電池の温度を測定する.
充電BMSと充電器は互いに通信し,オープンDCCまたはリレーによって充電を切断することを避け,この機能は充電時間を節約し,バッテリーの寿命を延長することができます.すべてのセルが最高電圧に達すると充電をカットするためにDCCまたはリレーをインストールする必要はありません.
充電プロファイル
チャージリー社は UAV (RCモデル,大型ドローン) と EV (e-bike,e-motocycle,e-scooter) の市場では ほぼユニークな会社です. 私たちは同時に高電力ACチャージャーとBMSを開発しました.
2006年からは,高電力 (最大60A 3000W) 充電器,バランス充電器 (AC入力,DC入力,AC/DCダブル入力) と24S LiPo/LiFe/LiTOバッテリーまでの800A BMSの開発に焦点を当てています.
充電器は LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD,Pb (鉛酸,VRLA電池) を含む任意の化学電池を充電できます端電圧と端電流をプログラムすることができます. そして理解する高電圧電池を充電器やインバーター (負荷器) に接続する際に,スパーク防止と反極性保護
充電BMSは800Aまでの充電と放電電電流を処理することができ,特別に設計されたDCC (DCコンタクタ) が組み込まれています.抑制回路
オペレーション
- SMPS を 110/220V AC のソケットに接続する
- 電源スイッチを入れ
- 上下ボタンを押して出力電圧を調整します.
- 3秒間 SET ボタンを押して,最大を選択します. 現在の設定,最大出力電流を設定する UP と DOWN ボタンを押します. SET を押して終了します.
- 3秒間 STARTボタンを押すと SMPSが起動し LCDは電圧と電流,電源と温度を表示します
- 適切な装置をSMPSに接続し,装置の入力電圧は10Vから30Vの範囲でなければならない.
- 作業中の電圧を簡単に調整するには,上または下ボタンを再び押す.
- STOP ボタンを押すと SMPS は出力を停止しますが,LCD はまだオンになります. 消費電力は1W未満です. 電力スイッチをオフにして,LCD はオフになります.

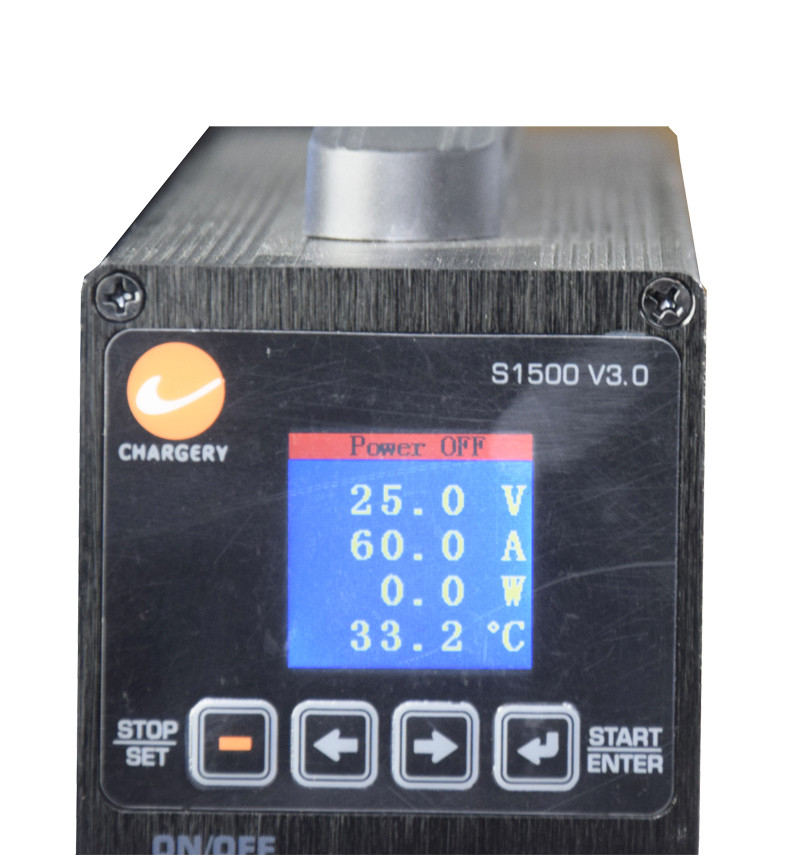

操作インターフェース
| プログラム設定 |
START ボタンを押した後にオンします |
 |
|
活性PFC
効率性
パッケージ
- S1500 基本単位: 1個
- 電源ケーブル: 1個
- 手帳:1pcs
- XT-90 女性コネクタ: 1pcs
| モデル |
出力電圧 |
出力電流 |
最大電源 |
ディスプレイ |
| S400 V30 |
10V~30V |
13.5A 最大 |
400W |
デジタルLED |
| S600PLUS V20 |
5~26V |
1〜25A調整可能 |
600W |
色LCD |
| S1200 V30 |
12Vから24V |
最大50A |
1200W |
デジタルLED |
| S1500 V30 |
10V~30V |
1〜60A 調節可能 |
1500W |
色LCD
|
よくある質問
Q1.SMPSのサンプル注文を頂けますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: サンプル作成には3~5日,大量生産には5~10日です.
Q3. OEM注文の MOQ 制限はありますか?
A: 低MOQ,サンプルチェックのための1pcは利用可能です.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には3〜5日かかります.航空および海上輸送もオプションです.
Q5. SMPS の 命令 を 処理 する の は どう です か.
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
3つ目は 検体を確認し オーダーに預金します
第四に 生産を調整する
Q6. SMPS製品に私のロゴを印刷しても大丈夫ですか?
A: はい. 生産前に正式に私たちに知らせてください.
Q7:製品に対する保証はありますか?
A:はい,私たちは製品に2年間の保証を提供しています.
Q8. 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
保証期間中,新しいライトを少量で新注文で送ります.修理して再発します. また,実際の状況に応じて再電話を含む解決策について議論することができます..
Q9.LCDの電圧と電流の表示がなぜ正確でないのか?
A:電圧と電流は出荷前に校正されます. さもなければ,SMPSは動作しません. だから,SMPSとデバイスの間の距離が問題であれば,出力ケーブル接続を確認してください.ACケーブルを延長してください DCケーブルを延長しないでください (出力ケーブル)1メートル以上は,特に60Aで電圧と電流の精度に影響します.
